解决800V新能源主驱逆变器电压浪涌难题——永铭MDP系列DC-Link薄膜电容方案

问题场景与痛点描述

在800V高压电驱平台中，传统铝电解电容受限于其高ESR和低谐振频率（通常仅约4kHz），难以匹配SiC MOSFET的高频开关特性，易导致母线电压浪涌增大、系统效率降低、整体可靠性下降，甚至影响功率器件的使用寿命与安全性。示意图1：DC-Link电容在逆变器中的位置示意图

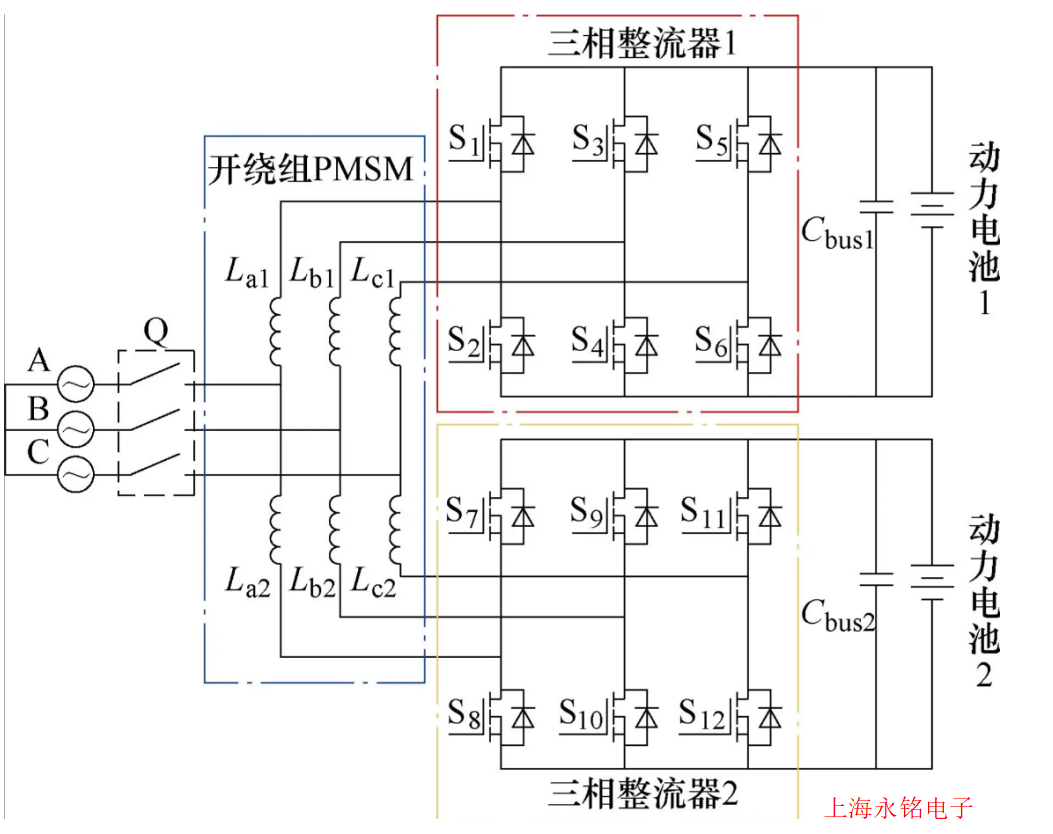

示意图2：三相逆变器拓扑图

根本原因技术分析

铝电解电容由于其电解液与氧化膜结构的物理限制，存在较高的等效串联电阻（ESR）和有限的谐振频率。在高频开关环境中，高ESR会导致显著的开关损耗与温升，而较低的谐振频率则限制了其对高频纹波电流的有效吸收，从而引起电压尖峰，威胁系统稳定性。

永铭解决方案与工艺优势

推荐使用永铭MDP系列直流支撑薄膜电容器，该系列产品具备以下核心优势：

极低ESR：有效降低开关损耗与温升，提升系统效率；

高谐振频率：完美匹配SiC器件的高频工作需求，抑制电压振荡；

高耐压性能：电压范围覆盖500V–1500V，兼容400V/800V平台；

紧凑结构设计：在相同容值下，体积显著小于铝电解电容，有助于提高系统功率密度。

数据验证与可靠性说明

应用场景与推荐型号

典型应用案例：某主流车企800V电驱平台，在主驱逆变器DC-Link电路中采用8颗MDP-800V-15μF电容，成功替代原方案的22颗450V铝电解电容。PCB面积减少50%以上，母线电压峰值降低40%，系统峰值效率提升约1.5%。

推荐型号：

结语

永铭MDP系列DC-Link电容凭借优异的高频特性与高可靠性，助力800V电驱平台充分发挥SiC器件的性能潜力，成为替代传统电解电容的理想解决方案。
